PHYSIOMED ELEKTROMEDIZIN AG 2 Anzeige- und Bedienelemente

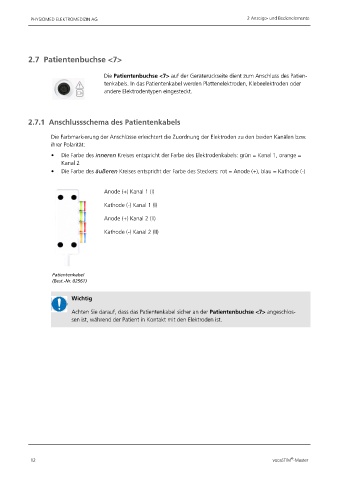

2.7 Patientenbuchse <7>

Die Patientenbuchse <7> auf der Geräterückseite dient zum Anschluss des Patien-
tenkabels. In das Patientenkabel werden Plattenelektroden, Klebeelektroden oder
andere Elektrodentypen eingesteckt.

2.7.1 Anschlussschema des Patientenkabels

Die Farbmarkierung der Anschlüsse erleichtert die Zuordnung der Elektroden zu den beiden Kanälen bzw.
ihrer Polarität:

• Die Farbe des inneren Kreises entspricht der Farbe des Elektrodenkabels: grün = Kanal 1, orange =
Kanal 2
• Die Farbe des äußeren Kreises entspricht der Farbe des Steckers: rot = Anode (+), blau = Kathode (-)

Anode (+) Kanal 1 (I)
Kathode (-) Kanal 1 (I)

Anode (+) Kanal 2 (II)

Kathode (-) Kanal 2 (II)

Patientenkabel
(Best.-Nr. 02561)

Wichtig

Achten Sie darauf, dass das Patientenkabel sicher an der Patientenbuchse <7> angeschlos-
sen ist, während der Patient in Kontakt mit den Elektroden ist.

®
12 vocaSTIM -Master
