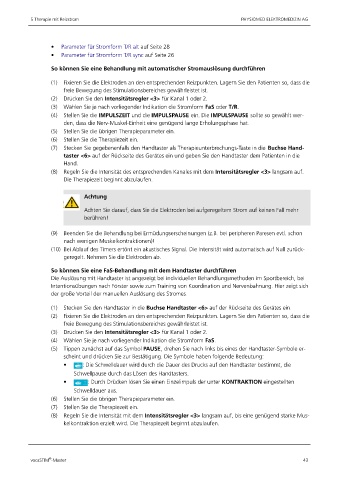

Page 49 - vocaSTIM®-Master-Bedienungsanleitung

5 Therapie mit Reizstrom PHYSIOMED ELEKTROMEDIZIN AG

• Parameter für Stromform T/R alt auf Seite 28
• Parameter für Stromform T/R sync auf Seite 26
So können Sie eine Behandlung mit automatischer Stromauslösung durchführen

(1) Fixieren Sie die Elektroden an den entsprechenden Reizpunkten. Lagern Sie den Patienten so, dass die
freie Bewegung des Stimulationsbereiches gewährleistet ist.
(2) Drücken Sie den Intensitätsregler <3> für Kanal 1 oder 2.
(3) Wählen Sie je nach vorliegender Indikation die Stromform FaS oder T/R.
(4) Stellen Sie die IMPULSZEIT und die IMPULSPAUSE ein. Die IMPULSPAUSE sollte so gewählt wer-
den, dass die Nerv-Muskel-Einheit eine genügend lange Erholungsphase hat.
(5) Stellen Sie die übrigen Therapieparameter ein.
(6) Stellen Sie die Therapiezeit ein.
(7) Stecken Sie gegebenenfalls den Handtaster als Therapieunterbrechungs-Taste in die Buchse Hand-
taster <6> auf der Rückseite des Gerätes ein und geben Sie den Handtaster dem Patienten in die
Hand.
(8) Regeln Sie die Intensität des entsprechenden Kanales mit dem Intensitätsregler <3> langsam auf.
Die Therapiezeit beginnt abzulaufen.

Achtung

Achten Sie darauf, dass Sie die Elektroden bei aufgeregeltem Strom auf keinen Fall mehr
berühren!

(9) Beenden Sie die Behandlung bei Ermüdungserscheinungen (z.B. bei peripheren Paresen evtl. schon
nach wenigen Muskelkontraktionen)!
(10) Bei Ablauf des Timers ertönt ein akustisches Signal. Die Intensität wird automatisch auf Null zurück-
geregelt. Nehmen Sie die Elektroden ab.

So können Sie eine FaS-Behandlung mit dem Handtaster durchführen
Die Auslösung mit Handtaster ist angezeigt bei individuellen Behandlungsmethoden im Sportbereich, bei
Intentionsübungen nach Förster sowie zum Training von Koordination und Nervenbahnung. Hier zeigt sich
der große Vorteil der manuellen Auslösung des Stromes.

(1) Stecken Sie den Handtaster in die Buchse Handtaster <6> auf der Rückseite des Gerätes ein.
(2) Fixieren Sie die Elektroden an den entsprechenden Reizpunkten. Lagern Sie den Patienten so, dass die
freie Bewegung des Stimulationsbereiches gewährleistet ist.
(3) Drücken Sie den Intensitätsregler <3> für Kanal 1 oder 2.
(4) Wählen Sie je nach vorliegender Indikation die Stromform FaS.
(5) Tippen zunächst auf das Symbol PAUSE, drehen Sie nach links bis eines der Handtaster-Symbole er-
scheint und drücken Sie zur Bestätigung. Die Symbole haben folgende Bedeutung:
• : Die Schwelldauer wird durch die Dauer des Drucks auf den Handtaster bestimmt, die
Schwellpause durch das Lösen des Handtasters.
• : Durch Drücken lösen Sie einen Einzelimpuls der unter KONTRAKTION eingestellten
Schwelldauer aus.
(6) Stellen Sie die übrigen Therapieparameter ein.
(7) Stellen Sie die Therapiezeit ein.
(8) Regeln Sie die Intensität mit dem Intensitätsregler <3> langsam auf, bis eine genügend starke Mus-
kelkontraktion erzielt wird. Die Therapiezeit beginnt abzulaufen.

®
vocaSTIM -Master 43
