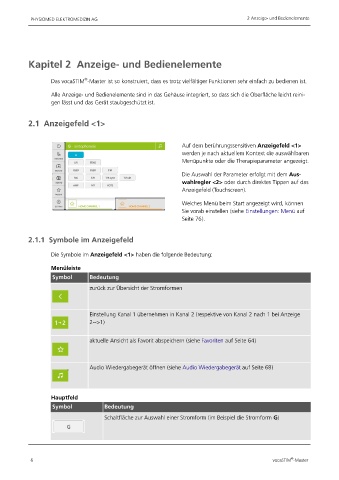

Page 12 - vocaSTIM®-Master-Bedienungsanleitung

PHYSIOMED ELEKTROMEDIZIN AG 2 Anzeige- und Bedienelemente

Kapitel 2 Anzeige- und Bedienelemente

®
Das vocaSTIM -Master ist so konstruiert, dass es trotz vielfältiger Funktionen sehr einfach zu bedienen ist.
Alle Anzeige- und Bedienelemente sind in das Gehäuse integriert, so dass sich die Oberfläche leicht reini-
gen lässt und das Gerät staubgeschützt ist.

2.1 Anzeigefeld <1>

Auf dem berührungssensitiven Anzeigefeld <1>
werden je nach aktuellem Kontext die auswählbaren
Menüpunkte oder die Therapieparameter angezeigt.

Die Auswahl der Parameter erfolgt mit dem Aus-
wahlregler <2> oder durch direktes Tippen auf das
Anzeigefeld (Touchscreen).

Welches Menü beim Start angezeigt wird, können
Sie vorab einstellen (siehe Einstellungen: Menü auf
Seite 76).

2.1.1 Symbole im Anzeigefeld

Die Symbole im Anzeigefeld <1> haben die folgende Bedeutung:

Menüleiste
Symbol Bedeutung

zurück zur Übersicht der Stromformen

Einstellung Kanal 1 übernehmen in Kanal 2 (respektive von Kanal 2 nach 1 bei Anzeige
2-->1)

aktuelle Ansicht als Favorit abspeichern (siehe Favoriten auf Seite 64)

Audio Wiedergabegerät öffnen (siehe Audio Wiedergabegerät auf Seite 68)

Hauptfeld
Symbol Bedeutung
Schaltfläche zur Auswahl einer Stromform (im Beispiel die Stromform G)

®
6 vocaSTIM -Master
