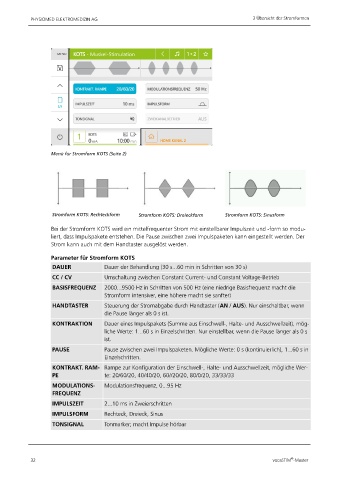

Page 38 - vocaSTIM®-Master-Bedienungsanleitung

PHYSIOMED ELEKTROMEDIZIN AG 3 Übersicht der Stromformen

Menü für Stromform KOTS (Seite 2)

Stromform KOTS: Rechteckform Stromform KOTS: Dreieckform Stromform KOTS: Sinusform

Bei der Stromform KOTS wird ein mittelfrequenter Strom mit einstellbarer Impulszeit und -form so modu-
liert, dass Impulspakete entstehen. Die Pause zwischen zwei Impulspaketen kann eingestellt werden. Der
Strom kann auch mit dem Handtaster ausgelöst werden.

Parameter für Stromform KOTS
DAUER Dauer der Behandlung (30 s...60 min in Schritten von 30 s)
CC / CV Umschaltung zwischen Constant Current- und Constant Voltage-Betrieb

BASISFREQUENZ 2000...9500 Hz in Schritten von 500 Hz (eine niedrige Basisfrequenz macht die
Stromform intensiver, eine höhere macht sie sanfter)

HANDTASTER Steuerung der Stromabgabe durch Handtaster (AN / AUS). Nur einschaltbar, wenn
die Pause länger als 0 s ist.
KONTRAKTION Dauer eines Impulspakets (Summe aus Einschwell-, Halte- und Ausschwellzeit), mög-
liche Werte: 1...60 s in Einzelschritten. Nur einstellbar, wenn die Pause länger als 0 s
ist.
PAUSE Pause zwischen zwei Impulspaketen. Mögliche Werte: 0 s (kontinuierlich), 1...60 s in
Einzelschritten.
KONTRAKT. RAM- Rampe zur Konfiguration der Einschwell-, Halte- und Ausschwellzeit, mögliche Wer-
PE te: 20/60/20, 40/40/20, 60//20/20, 80/0/20, 33/33/33
MODULATIONS- Modulationsfrequenz, 0...95 Hz
FREQUENZ
IMPULSZEIT 2...10 ms in Zweierschritten
IMPULSFORM Rechteck, Dreieck, Sinus

TONSIGNAL Tonmarker; macht Impulse hörbar

®
32 vocaSTIM -Master
