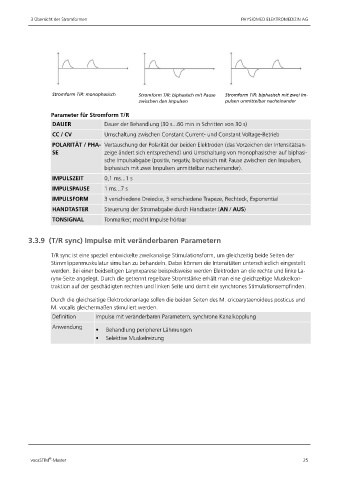

Page 31 - vocaSTIM®-Master-Bedienungsanleitung

3 Übersicht der Stromformen PHYSIOMED ELEKTROMEDIZIN AG

Stromform T/R: monophasisch Stromform T/R: biphasisch mit Pause Stromform T/R: biphasisch mit zwei Im-
zwischen den Impulsen pulsen unmittelbar nacheinander

Parameter für Stromform T/R
DAUER Dauer der Behandlung (30 s...60 min in Schritten von 30 s)
CC / CV Umschaltung zwischen Constant Current- und Constant Voltage-Betrieb
POLARITÄT / PHA- Vertauschung der Polarität der beiden Elektroden (das Vorzeichen der Intensitätsan-
SE zeige ändert sich entsprechend) und Umschaltung von monophasischer auf biphasi-
sche Impulsabgabe (positiv, negativ, biphasisch mit Pause zwischen den Impulsen,
biphasisch mit zwei Impulsen unmittelbar nacheinander).

IMPULSZEIT 0,1 ms...1 s
IMPULSPAUSE 1 ms...7 s
IMPULSFORM 3 verschiedene Dreiecke, 3 verschiedene Trapeze, Rechteck, Exponential
HANDTASTER Steuerung der Stromabgabe durch Handtaster (AN / AUS)

TONSIGNAL Tonmarker; macht Impulse hörbar

3.3.9 (T/R sync) Impulse mit veränderbaren Parametern

T/R sync ist eine speziell entwickelte zweikanalige Stimulationsform, um gleichzeitig beide Seiten der
Stimmlippenmuskulatur simultan zu behandeln. Dabei können die Intensitäten unterschiedlich eingestellt
werden. Bei einer beidseitigen Larynxparese beispielsweise werden Elektroden an die rechte und linke La-
rynx-Seite angelegt. Durch die getrennt regelbare Stromstärke erhält man eine gleichzeitige Muskelkon-
traktion auf der geschädigten rechten und linken Seite und damit ein synchrones Stimulationsempfinden.

Durch die gleichseitige Elektrodenanlage sollen die beiden Seiten des M. cricoarytaenoideus posticus und
M. vocalis gleichermaßen stimuliert werden.
Definition Impulse mit veränderbaren Parametern, synchrone Kanalkopplung
Anwendung
• Behandlung peripherer Lähmungen
• Selektive Muskelreizung

®
vocaSTIM -Master 25
