3 Übersicht der Stromformen PHYSIOMED ELEKTROMEDIZIN AG

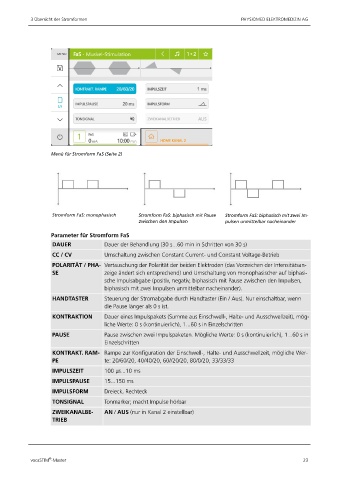

Menü für Stromform FaS (Seite 2)

Stromform FaS: monophasisch Stromform FaS: biphasisch mit Pause Stromform FaS: biphasisch mit zwei Im-
zwischen den Impulsen pulsen unmittelbar nacheinander

Parameter für Stromform FaS
DAUER Dauer der Behandlung (30 s...60 min in Schritten von 30 s)
CC / CV Umschaltung zwischen Constant Current- und Constant Voltage-Betrieb

POLARITÄT / PHA- Vertauschung der Polarität der beiden Elektroden (das Vorzeichen der Intensitätsan-
SE zeige ändert sich entsprechend) und Umschaltung von monophasischer auf biphasi-
sche Impulsabgabe (positiv, negativ, biphasisch mit Pause zwischen den Impulsen,
biphasisch mit zwei Impulsen unmittelbar nacheinander).
HANDTASTER Steuerung der Stromabgabe durch Handtaster (Ein / Aus). Nur einschaltbar, wenn
die Pause länger als 0 s ist.
KONTRAKTION Dauer eines Impulspakets (Summe aus Einschwell-, Halte- und Ausschwellzeit), mög-
liche Werte: 0 s (kontinuierlich), 1...60 s in Einzelschritten
PAUSE Pause zwischen zwei Impulspaketen. Mögliche Werte: 0 s (kontinuierlich), 1...60 s in
Einzelschritten
KONTRAKT. RAM- Rampe zur Konfiguration der Einschwell-, Halte- und Ausschwellzeit, mögliche Wer-
PE te: 20/60/20, 40/40/20, 60//20/20, 80/0/20, 33/33/33
IMPULSZEIT 100 µs...10 ms
IMPULSPAUSE 15...150 ms
IMPULSFORM Dreieck, Rechteck

TONSIGNAL Tonmarker; macht Impulse hörbar
ZWEIKANALBE- AN / AUS (nur in Kanal 2 einstellbar)
TRIEB

®
vocaSTIM -Master 23
